对于受拉构件，在我们的“国标”设计规范以及习惯要考虑的内容似乎都非常简单，那就是
（公式1）
还有关于摩擦型高强螺栓最外列处的验算，考虑了摩擦力的孔前传递的影响。也是一笔带过，不清不楚，远没有“美标”中的细致。仔细想来，这些问题也确实存在。下面我们将“美标”关于受拉构件设计的内容一一道来。
基本设计原则
对受拉构件，主要进行以下几方面的验算：
毛截面（Gross Area）的验算
有效净截面（Effective Net Area）验算
端部受剪块（Block Shear）验算
长细比（Slenderness Ratio）限值
一、毛截面验算

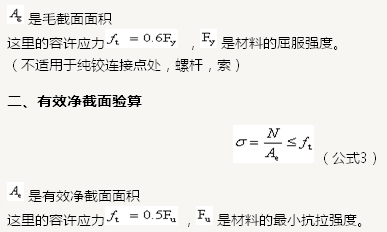

（公式2）
在我们的习惯里，只有强度设计值（比如对Q235一般是215.0Mpa）这个比照标准，而“美标”习惯针对毛截面和净截面分别取屈服强度和抗拉强度作比照。
关于有效净截面是净截面乘上一个有效系数，我们先讨论关于净截面的计算问题。
净截面中最常见的就是扣除螺栓孔，关于计算孔径取名义孔径+1/16 in.，而名义孔径取栓径+1/16 in.，故计算孔径一般取栓径+1/8 in.

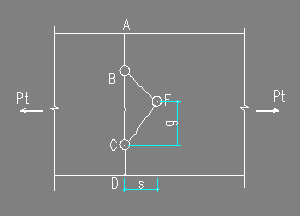

判断不利净截面位置原则：首先检查孔最多的截面，需要注意的是，破坏面不一定是垂直于拉力的一个平面，如图所示的ABFCD也是一种可能，也就是说还要检查相邻的含斜破坏面的截面（总孔数较前者多）。
关于像图示的ABFCD破坏面的净截面面积的计算可由下列公式得出。
（公式4）
是计算孔径，t为板厚，公式中最后一项是用来计算破坏面与拉力方向不正交的情况的，s是顺着拉力方向螺栓的距离称为“pitch”,g是垂直受力方向的螺栓距离称“gage”。
另一个需要注意的是验算的力一定得是作用于该破坏线上的，因此计算多排螺栓的中间排时要扣除前排螺栓所分担掉的力。
对于不同肢上的螺栓共同作用时“gage”值等于将肢外轮廓展平来计算，但是要减去厚度。
有效截面系数
关于有效截面系数，就是非全截面均匀受力情况，比如角钢只有单肢连接。有时称“剪力滞后”(Shear Lag) ，规范中通过有效截面积来体现，即将净截面面积乘上一个小于1的系数U，称有效截面系数。
对螺栓连接有
（公式5）
对U值有以下一些规定：
1.对W、M、S截面类型，包括相应得T型，通过翼缘连接，受力方向的每列螺栓数>3，翼缘宽度>截面高度的2/3。U=0.9
2、所有截面类型，不满足第一条要求，但是仍有三个螺栓的限制时，U=0.85
3、受力方向每列只有两个螺栓时，U=0.75
对焊接有
（公式6）
U值得取值可以按照上面的1、2条，仅去掉有关螺栓数的规定。
另外对端部焊接时，有两条特别规定：
1.受力通过正面焊缝连接W、M、S截面类型，包括相应得T型截面的某些边时，Ae应取直接连接的这些边的Ae。
2.对受力通过两条侧面焊缝来说，要求l>w，L为焊缝长度，w为两条焊缝之间距离。而且有：
L>2w时，U=1.0
2w>L>1.5w时，U=0.87
1.5w>L>w时，U=0.75
对于一些短的连接，比如节点板，连接板，可取Ae=An，但是要求An不超过0.85Ag 。
在我们“国标”设计的规范中能体现有效截面概念的大概只有设计原则中，关于角钢单肢连接按轴心受力计算强度时，对强度设计值进行0.85的折减。
三、端部受剪块
还有一种破坏模式发生在端部，称为“Block Shear”,如图所示，破坏面部分受拉，部分受剪。

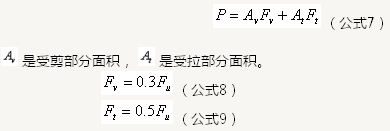

承载力可以用下式表示：
四、容许长细比
受拉构件的长细比限值300
螺栓
每个螺栓的单剪抗剪承载力kips

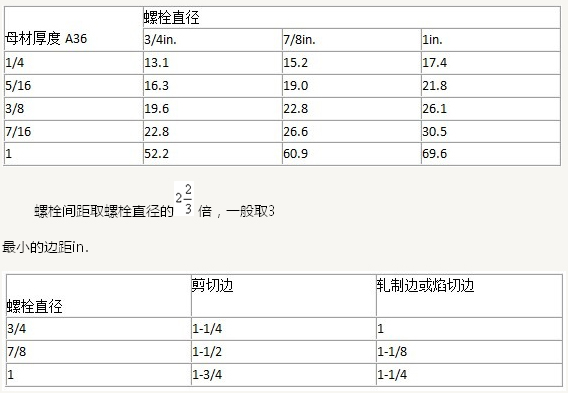

母材承压kips
受拉的螺杆（Threaded rods）
抗拉容许应力取0.33 * Fu，考虑毛截面。
对于大头螺杆（Upset Rod），端部有螺纹部分直径增大，先计算螺杆部分，按抗拉容许应力0.6 * Fy，选定螺杆后再用螺杆承载力去计算大头部分。
长细比：一般螺杆直径不小于螺杆长度的1/500。
最小螺杆直径5/8in.
