Tekla结构2017 SP3

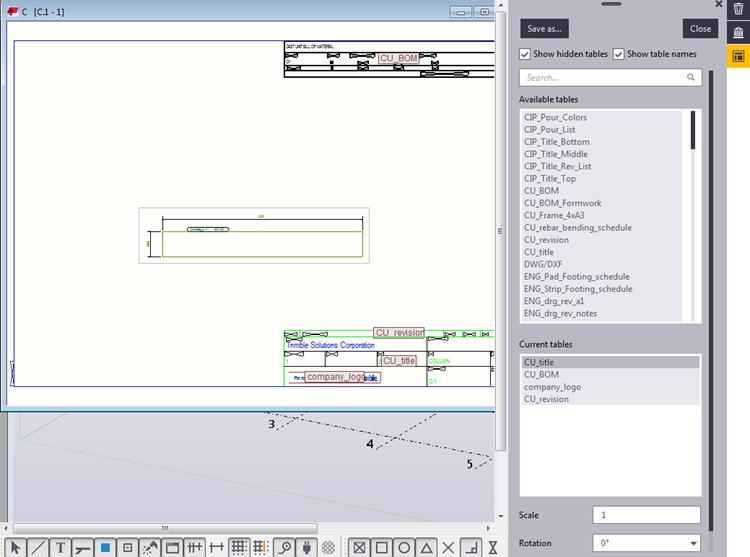

新增一种全新的方式来编辑您的绘图布局:布局编辑器，其中的绘图布局可以直接编辑在图纸上。在布局编辑器模式中，您可以选择要在布局中包含哪些表，以及在何处放置表。您还可以调整表的规模、旋转和与视图的重叠。

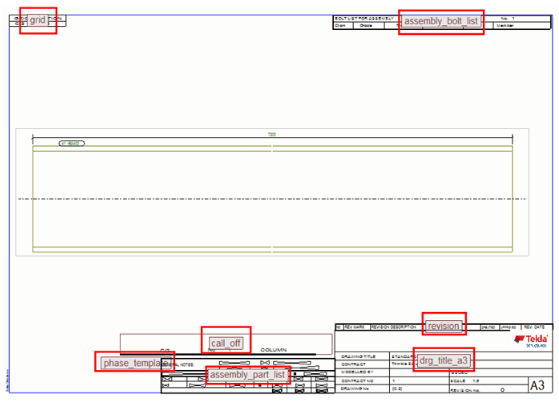

在表上显示表名:

显示隐藏的表:

搜索可用的表。

添加新的图形模板编辑器模板、关键计划和DWG / DXF文件。

调整表属性的大小，旋转和重叠的视图(在旧表对话框中称为透明度)。

通过在当前的表列表中选择一个表来选择绘图布局中的一个表。当您在绘图布局中选择一个表时，表将被选中在当前的表列表中。

移动，重锚和旋转表，删除不必要的表。

将锚定在一个需要的位置，并通过移动锚点来抵消锚点。

通过覆盖当前的布局来保存更改，或者用新名称创建新布局。

布局编辑器主要用于直接、快速和容易地定制现有的布局。旧的绘图布局对话框和布局编辑功能仍然可用，更高级的布局编辑仍然需要通过布局对话框完成。

注意:
固定尺寸和计算大小的映射只能通过旧的布局对话框获得。

视图放置设置:页边距和空格只能通过旧布局对话框设置。

在布局编辑器中，您只能通过修改现有的布局并以新名称保存它们来创建新的布局。您不能从头创建布局，您总是需要从现有的布局开始。但是，您可以编辑一个只有名称和没有定义的表布局的布局。你可以只在旧的布局对话框中从头创建新的布局。
