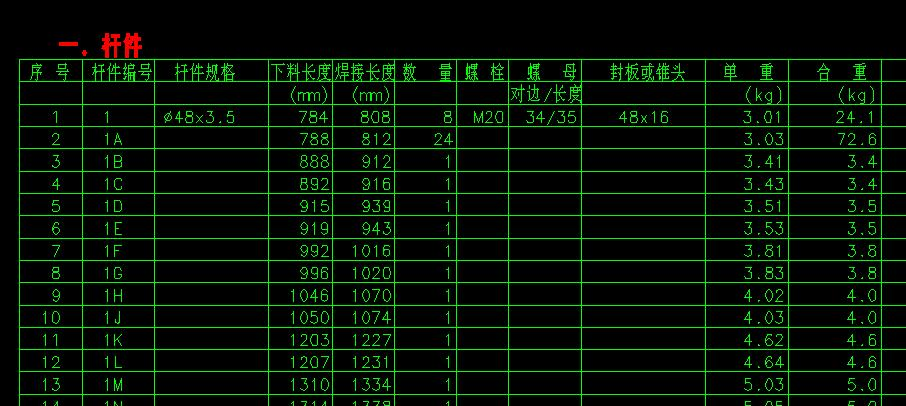

如上图中有下料长度和焊接长度,经核算后面的单重是以下料长度为准。四种长度的解释如下:
1、下料长度=理论长度-球半径-套筒长度-封板或锥头长度+球劈面量+焊接收缩量(即实际钢管长度);
2、焊接长度=下料长度+封板或锥头长度;
3、理论长度为球心到球心的距离(建模计算时的网格长度);
4、组合长度=焊接长度+套筒长度
了解了上述关系之后,通过网格尺寸(理论长度)反推即可核查材料表。
