【相贯焊采用周边连续角焊缝的方式，是否需要考虑焊趾净距5mm的要求？】
钢结构工程师们，请教个问题，我们相贯焊的时候，如果焊接采用周边连续角焊缝的方式，那么这个时候是否需要考虑焊趾净距5mm的要求？即按a≥2hf+5进行控制？
根据《钢标》12.2.6条文说明：可知，焊趾间净距的控制是为了方便施焊和改善焊缝附近钢材的抗脆断性能。
从这点出发，个人觉得还是应该控制的哈。
不知各位大神是怎么看的？
已有6个回答
我来回答一下
历史用户
2020-3-9
没有全熔透或者部分熔透要求可以不用
历史用户
2020-3-9
我的理解是“全熔透或者部分熔透”的时候可以不用。如果采用“全熔透或者部分熔透”的话，那只要满足《钢标》13.2.1-6的a≥t1+t2即可。
历史用户
2020-3-9
如果是全熔透的话，没有间隙在焊接过程中需要熔化母材的部分比较多，会造成母材热影响区内的材料性能，所以一般会留一点间隙，这样焊丝的熔敷金属会填充一部分，减小母材的热影响区
历史用户
2020-3-9
这个时候间隙还是要留的。
但应该按《钢标》13.2.1-6规定的a≥t1+t2即可
历史用户
2020-3-9
看焊接规范GB50661比较好一点

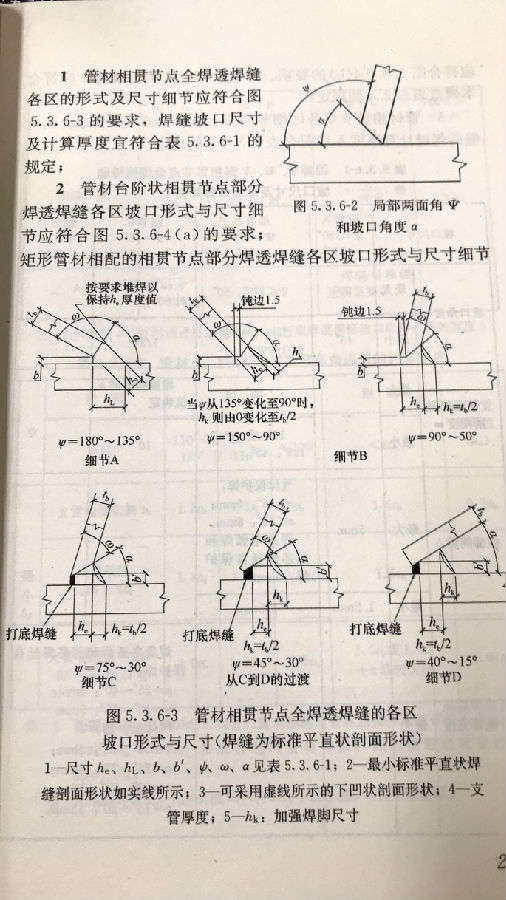

除非不重要的支杆，一般杆件我们设计的时候都要求a,b区全熔透，c区部分熔透，
历史用户
2020-3-9
我们倒是对全溶透可留缝也可以不留缝，看WPS。当然，也可以按规范的建议来，按规范就不需要认证WPS。不过一般加工厂会提自己的WPS
| 共6条 页次:[1/1] 首页 1 尾页 |
